45681-245APO 65系列底座 - 继电器
45681-246APO 65系列底座 - 辅助继电器
45681-247APO 65系列底座 - 线路末端继电器 （12V）
45681-248APO 65系列基座 - 线路末端继电器 （24V）
45681-508APO 65系列基座 - 继电器 （12V）
一，概述:65系列辅助继电器底座提供两套无电压转换触点，以方便远程LED或其他辅助设备的切换。

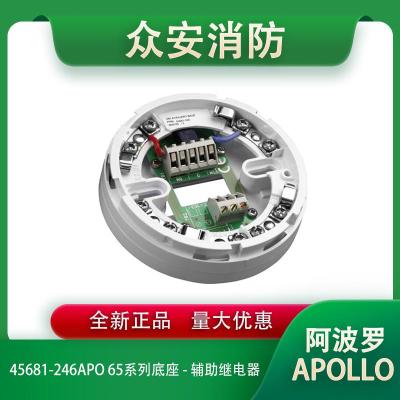

Apollo阿波罗45681-246APO 65系列底座（辅助继电器）
二，技术参数:
探测器锁定机构
单向配合
容易窃听
包含接地连接器
说明这些继电器底座用于阿波罗65系列火灾探测器和兼容的控制单元。
它们不得与任何其他类型的探测器一起使用。
继电器底座45681-245提供电压frcc、形式C的开关（转换）触点，当探测器打开时，触点会改变状态发出警报信号。继电器的线圈跨接在底座上端子L1 IN和-R。连接L1 IN至关重要从控制单元到正极电源线，见图1，如图2和图3所示。
辅助继电器底座45681-246提供两组无电压C型便于更换LED或othcr辅助dovicc。
EOL12V继电器底座45681-247适用于4线制具有9伏和18伏直流电源电压的电路。它具有两组C型触点和一个电源监控继电器。控制单元指定的线路末端设备制造商应连接标记的端子FOI当探测器如图1所示连接时当发生以下情况时，EOL装置将跨接在启动电路上电源被提供给解码器。
EOL24V继电器底座45681-248与基座45681-247，但适用于4线制。1633伏电路。
操作:R端可用的文件有限输出所有65系列探测器都启用了连接到该探测器的继电器端子在9至33的电源电压范围内工作伏特。至关重要的是，探测器的电源不得当探测器发出火警信号时，电压降至9伏以下。
当探测器重置或电源电压降低时，继电器重置低于其降压电压。
应用这些中继基座主要用于控制单元使用4线探测器供电和报警启动电路。在当地法规允许的情况下，它们也可能用于？4线电路，提供无电压控制信号例如自动闭门器。他们不适合在指定的系统中使用，rcquircd辅助系统的操作应失败-安全。
警告:这些底座不得连接到电源供应。施加到继电器触点的**电压端子不得超过超低电压限制50伏交流电和75伏直流电。
